Вентилятор ВГ-104

назад

Вентиляторы 6ВГ-104К, из композиционных (на основе конструкционной стеклоткани и эпоксидных смол) материалов, осевые с вертикальным расположением оси вращения рабочего колеса, предназначены для создания искусственной тяги в типовых вентиляторных градирнях систем оборотного водоснабжения предприятий нефтеперерабатывающей, нефтехимической, химической, металлургической и других отраслях промышленности при температуре окружающей среды от минус 40ºС до плюс 50ºС. Окружающая среда - невзрывоопасна, не содержащая агрессивных газов и паров в концентрациях разрушающих металл и изоляцию электродвигателя.

    Лопасти рабочего колеса изготовлены из композиционных (на основе конструкционной стеклоткани и эпоксидных смол) материалов методом контактного формования под давлением с последующим термоотверждением с безстыковой входной и выходной кромкой пера лопасти.

Технические характеристики

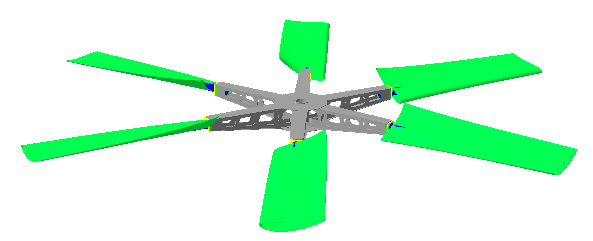

Производительность м3/час	2700000-2100000	Рабочее колесо 6ВГ 104-К (крепление на валу)	Ступица 6ВГ 104 (установлена на вал)
Давление, Па	100-150
Диаметр рабочего колеса, мм	10400
Профиль лопасти	ОВ-101
Количество лопастей	5, 6
Номинальный угол установки, градус	14
на расстоянии от конца лопастей, в мм	1300
Частота вращения раб. колеса, об/мин	90-110

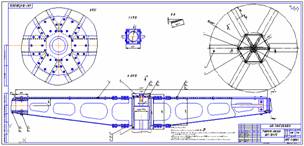

		Рабочее колесо 6ВГ 104-К	Транспортировка ступицы 6ВГ 104 (установка на фланец)
Мощность электродвигателя, кВт	210-350
Напряжение сети, В	6000, 380
Частота тока, Гц	50
Масса одной лопасти, кг	65
Масса рабочего колеса, кг	930-1830
Тип крепления рабочего колеса:	1. Установка на вал 2.Установка на фланец

По требованию заказчика возможно изменение посадочных размеров ступицы, размеров рабочего колеса и другие изменения конструкции вентилятора. Лопасть комбинированная:  лонжерон и фланец  крепления  изготовлены  из конструкционной стали, перо лопасти - из стеклопластика  с  внутренним силовым набором.  Лопасти, работающие в эрозионных средах, по специальному заказу покрывается металлополимером  b=0,8 мм, твердостью НВ 155 (ГОСТ4670), на переднюю кромку лопасти наносится износостойкое полиуретановое покрытие.
