Рабочее колесо АВО 33 для аппаратов воздушного охлаждения (АВО)

назад

Лопасти рабочего колеса АВО 33 изготовлены из композиционных (на основе конструкционной стеклоткани и эпоксидных смол) материалов методом контактного формования под давлением с последующим термоотверждением с безстыковой входной и выходной кромкой пера лопасти.

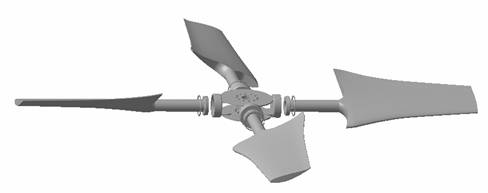

Наименование параметров	4АВО 33-К	Рабочее колесо 4АВО 33-К
Назначение	Вентиляторы аппаратов воздушного охлаждения АВГ, АВЗД и др.
Взамен	Т-11B
Диаметр рабочего колеса, мм	3350

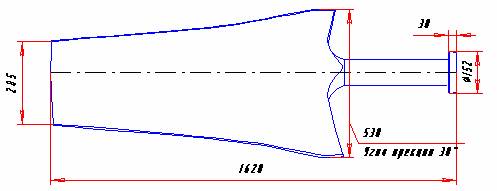

Количество лопастей в раб. колесе, шт	4	Лопасть 4АВО 33-К
Скорость вращения об./мин	320
Мощность эл.двигателя, кВт	18
Расход воздуха, тыс. м3/час	300
Давление P, Па	130
Масса лопасти, кг	10

  По требованию заказчика возможно изменение посадочных размеров ступицы, размеров рабочего колеса и другие изменения конструкции вентилятора. Лопасть комбинированная:  лонжерон и фланец  крепления  изготовлены  из конструкционной стали, перо лопасти - из стеклопластика  с  внутренним силовым набором.  Лопасти, работающие в эрозионных средах, по специальному заказу покрывается металлополимером  b=0,8 мм, твердостью НВ 155 (ГОСТ4670), на переднюю кромку лопасти наносится износостойкое полиуретановое покрытие.
