Рабочее колесо АВО-16 для аппаратов воздушного охлаждения (АВО)

назад

Лопасти рабочего колеса АВО-16 изготовлены из композиционных (на основе конструкционной стеклоткани и эпоксидных смол) материалов методом контактного формования под давлением с последующим термоотверждением с безстыковой входной и выходной кромкой пера лопасти.

	4АВО 16-К	6АВО 16-К	6АВО 16-КМ (для агрессивных сред)

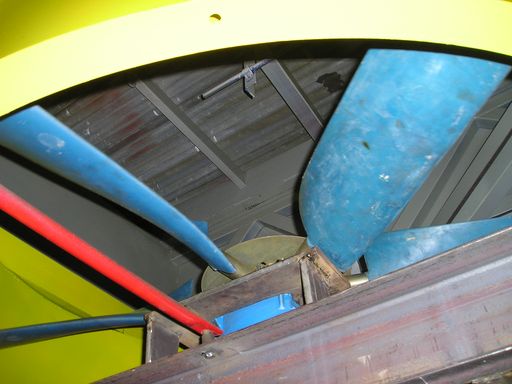

Назначение	Вентиляторы аппаратов воздушного охлаждения		Вентиляторы нагнетающие FACA-16-5-1-17-58 градирен охлаждения электролита	Рабочее колесо 6АВО 16-К	Рабочее колесо 4АВО 16-К
Взамен		R>-801, АВГ, АВЗД и др.
Аэродинамическая схема	ОВ-121ОВ-121
Диаметр рабочего колеса, мм	1600	1527	1585
Количество лопастей в раб. колесе, шт	4	6	6	Рабочего колесо 6АВО 16-К	Лопасть АВО 16-К
Скорость вращения об./мин	750	720	1500
Мощность эл.двигателя, кВт	7,5	11	37
Расход воздуха, тыс. м3/час	8,24-20,65	70	>160
Давление P, Па	225-185	200	250
Масса лопасти, кг		1,6	>1,6
Масса рабочего колеса, кг	17,7	18,6	21,6

По требованию заказчика возможно изменение посадочных размеров ступицы, размеров рабочего колеса и другие изменения конструкции вентилятора. Лопасть комбинированная:  лонжерон и фланец  крепления  изготовлены  из конструкционной стали, перо лопасти - из стеклопластика  с  внутренним силовым набором.  Лопасти, работающие в эрозионных средах, по специальному заказу покрывается металлополимером  b=0,8 мм, твердостью НВ 155 (ГОСТ4670).
