Вентилятор ВГ-50

назад


Вентиляторы 3ВГ 50-К, из композиционных (на основе конструкционной стеклоткани и эпоксидных смол) материалов, осевые с вертикальным расположением оси вращения рабочего колеса, предназначены для создания искусственной тяги в типовых вентиляторных градирнях систем оборотного водоснабжения предприятий нефтеперерабатывающей, нефтехимической, химической, металлургической и других отраслях промышленности при температуре окружающей среды от минус 40ºС до плюс 50ºС при относительной влажности воздуха до 98% (при температуре плюс 40ºС). Окружающая среда - невзрывоопасна, не содержащая агрессивных газов и паров в концентрациях разрушающих металл и изоляцию электродвигателя.

    Лопасти рабочего колеса изготовлены из композиционных (на основе конструкционной стеклоткани и эпоксидных смол) материалов методом контактного формования под давлением с последующим термоотверждением с безстыковой входной и выходной кромкой пера лопасти.

Технические характеристики

Производительность м3/час 500000

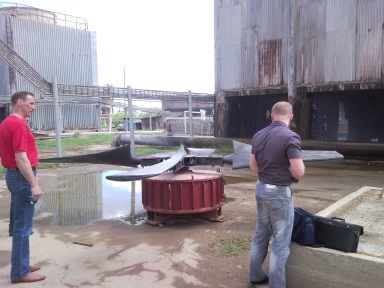

Рабочее колесо 4ВГ 50-К

Вентилятор 4ВГ 50-К

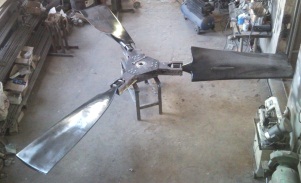

Рабочее колесо 3ВГ 50-К



Рабочее колесо 3ВГ 50-К

Давление, Па 150
Диаметр рабочего колеса, мм 5000
Аэродинамическая схема ОВ-121
Количество лопастей 3, 4
Номинальный угол установки, градус 14
Частота вращения раб. колеса, об/мин 187,5
Мощность электродвигателя, кВт 30

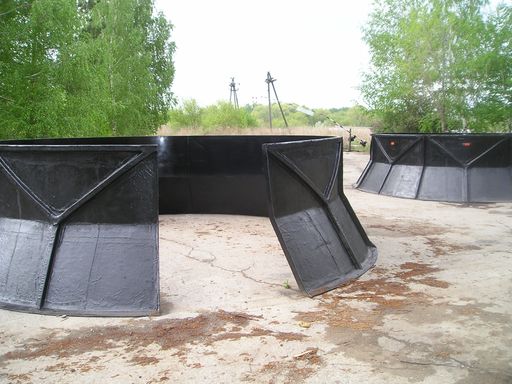

Диффузор ВГ 50-К Н=2200мм

Диффузор ВГ 50-К H=2200мм

Диффузор ВГ 50-К

Диффузор ВГ 50-К  Н=1500мм

Напряжение сети, В 380
Частота тока, Гц 50
Габаритные размеры диффузора, мм:
Высота 1500-2150
Диаметр основания 5900
 Масса рабочего колеса, кг 118

Масса диффузора



облегченный Н=1500мм, кг

"сендвич" Н=1500мм, кг

"сендвич" Н=2150мм, кг





160

220

300

По требованию заказчика возможно изменение посадочных размеров ступицы, размеров рабочего колеса и другие изменения конструкции вентилятора. Лопасть комбинированная:  лонжерон и фланец  крепления  изготовлены  из конструкционной стали, перо лопасти - из стеклопластика  с  внутренним силовым набором.  Лопасти, работающие в эрозионных средах, по специальному заказу покрывается: 1) металлополимером  b=0,8 мм, твердостью НВ 155 (ГОСТ4670), 2) на переднюю кромку лопасти наносится износостойкое полиуретановое покрытие.
