Вентилятор ВГ-25

назад

Вентиляторы 3ВГ 25-К, из композиционных (на основе конструкционной стеклоткани и эпоксидных смол) материалов, осевые с вертикальным расположением оси вращения рабочего колеса, предназначены для создания искусственной тяги в типовых вентиляторных градирнях систем оборотного водоснабжения предприятий нефтеперерабатывающей, нефтехимической, химической, металлургической и других отраслях промышленности при температуре окружающей среды от минус 40ºС до плюс 50ºС. Окружающая среда - невзрывоопасна, не содержащая агрессивных газов и паров в концентрациях разрушающих металл и изоляцию электродвигателя.



    Лопасти рабочего колеса изготовлены из композиционных (на основе конструкционной стеклоткани и эпоксидных смол) материалов методом контактного формования под давлением с последующим термоотверждением с безстыковой входной и выходной кромкой пера лопасти.



Технические характеристики

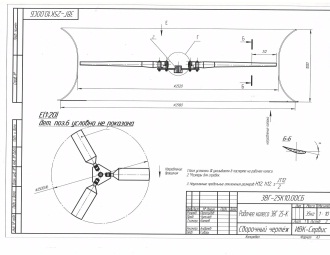

Производительность м3/час	156000	Колесо рабочее 3ВГ 25-К	Рабочее колесо 3ВГ 25-К
Давление, Па	140
Диаметр рабочего колеса, мм	2500
Аэродинамическая схема	ОВ-121
Количество лопастей	3, 4
Номинальный угол установки, градус	22
Частота вращения раб. колеса, об/мин	375

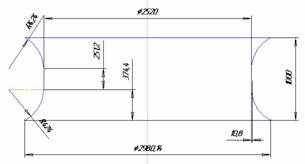

Мощность электродвигателя, кВт	11	Диффузор ВГ 25-К	Диффузор ВГ 25-К
Напряжение сети, В	380
Частота тока, Гц	50
Габаритные размеры диффузора, мм:
Высота	700-1000
Диаметр основания	2920
Масса рабочего колеса, кг	38
Масса диффузора, Н=1000мм, кг	96

По требованию заказчика возможно изменение посадочных размеров ступицы, размеров рабочего колеса и другие изменения конструкции вентилятора. Лопасть комбинированная:  лонжерон и фланец  крепления  изготовлены  из конструкционной стали, перо лопасти - из стеклопластика  с  внутренним силовым набором.  Лопасти, работающие в эрозионных средах, по специальному заказу покрывается металлополимером  b=0,8 мм, твердостью НВ 155 (ГОСТ4670), на переднюю кромку лопасти наносится износостойкое полиуретановое покрытие.
