Диффузоры

назад

ООО «ИВК-Сервис» производит диффузоры для градирен и аппаратов воздушного охлаждения.

Корпус диффузора состоит из нескольких стеклопластиковых секторов с продольным и поперечным силовым набором. Между собой сектора скрепляются болтовыми соединениями.

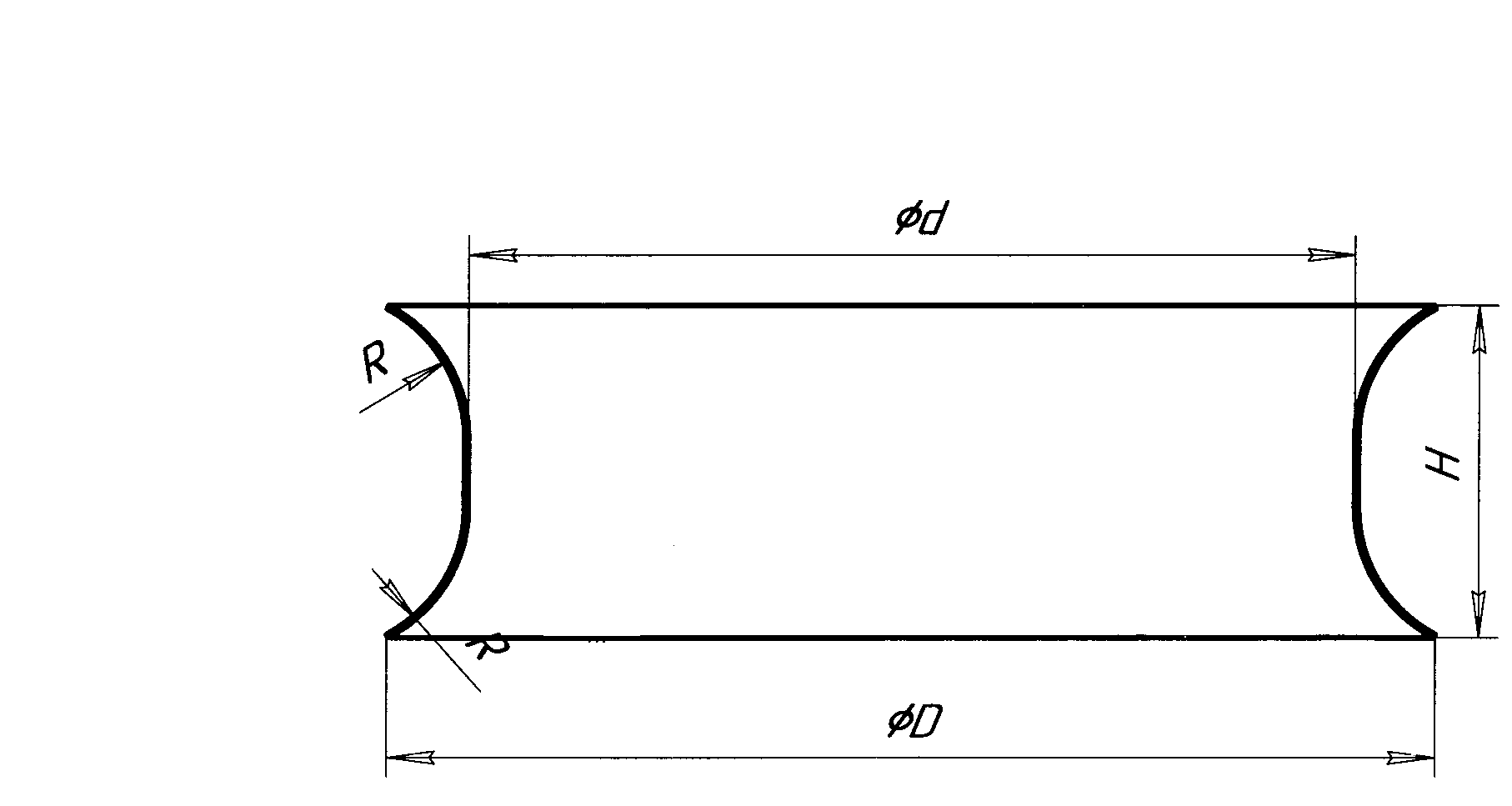

Разработанная нами конструкция патрубка с радиусным диффузором и конфузором (Патент №33638) обеспечивает оптимальные аэродинамические характеристики вентилятора при меньшей высоте (соответственно и цене) изделия.

Стендовые испытания модели патрубка для вентилятора ВГ-70 показали, что патрубок новой конструкции высотой 2640мм повышает статическое давление практически с той же эффективностью, что и патрубок с коническим диффузором и конфузором высотой 5150 мм.

Для уменьшения эрозии поверхности диффузоры покрыты гелькоатным слоем (декоративно-защитное покрытие).

Особенности конструкции: простота, легкость монтажа и демонтажа, долговечность.
По согласованию с заказчиком возможно изготовление диффузоров любых форм и размеров.

Нами разработан и запатентован патрубок с радиусным диффузором и конфузором (Патент №>33638)

     Номенклатура производимой продукции:

     Диффузор ВГ 25-К

     Диффузор ВГ 50-К

     Диффузор ВГ 70-К

     Диффузор АВО 50-К (для аппаратов воздушного    охлаждения АВЗ-Д50)

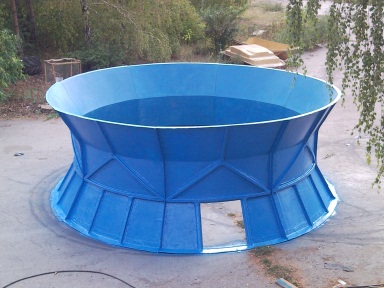

Диффузор ВГ 50-К Н=2200 мм

Изготавливаем диффузоры с "увеличенной жесткостью": применяется конструкция типа "сэндвич" толщиной 34мм.

Данный патрубок обладает улучшенным дизайном (наружной и внутренней стороны покрыт гелькоатным - декоративно-защитным слоем.
