Рабочее колесо АВО 8-К для аппаратов воздушного охлаждения (АВО)

назад

Лопасти рабочего колеса АВО 8-К изготовлены из композиционных (на основе конструкционной стеклоткани и эпоксидных смол) материалов методом контактного формования под давлением с последующим термоотверждением с безстыковой входной и выходной кромкой пера лопасти.

	4АВО 8-К	6АВО 8-К

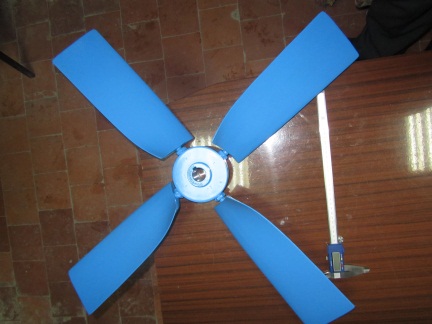

Назначение	Вентиляторы аппаратов воздушного охлаждения	Вентиляторы аппаратов воздушного охлаждения	Рабочее колесо 4АВО 8-К	Рабочее колесо 6АВО 8-К
Взамен	АВГ, АВЗД и др.	АВГ, АВЗД и др.
Аэродинамическая схема	ОВ-121	ОВ-121
Диаметр рабочего колеса, мм	800	800

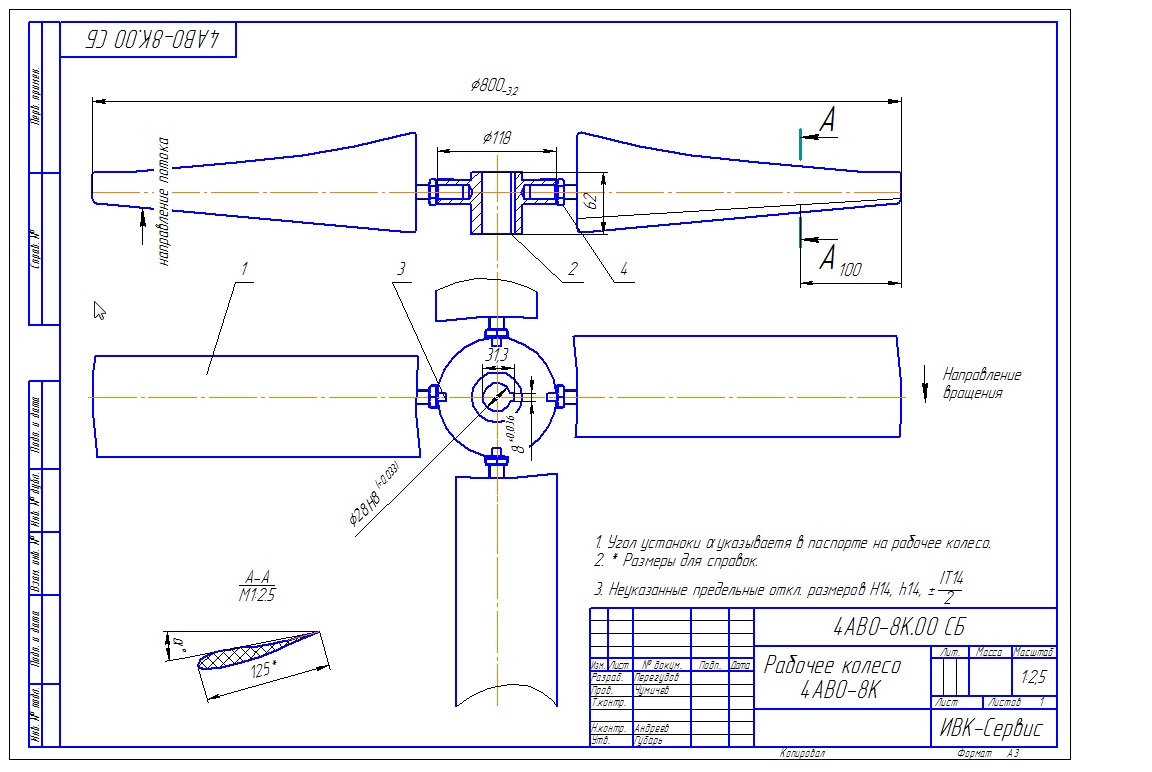

Количество лопастей в раб. колесе, шт	4	6	Рабочего колесо 4АВО 8-К	Рабочего колесо 6АВО 8-К
Скорость вращения об./мин	1500	1500
Мощность эл.двигателя, кВт	3	5,5
Расход воздуха, тыс. м3/час	27,1	33,3
Давление P, Па	299	450
Масса лопасти, кг	0,5	0,5
Масса рабочего колеса, кг	4,5	5,8

По требованию заказчика возможно изменение посадочных размеров ступицы, размеров рабочего колеса и другие изменения конструкции вентилятора. Лопасть комбинированная:  лонжерон и фланец  крепления  изготовлены  из конструкционной стали, перо лопасти - из стеклопластика  с  внутренним силовым набором.  Лопасти, работающие в эрозионных средах, по специальному заказу покрывается металлополимером  b=0,8 мм, твердостью НВ 155 (ГОСТ4670), на переднюю кромку лопасти наносится износостойкое полиуретановое покрытие.
