Рабочее колесо АВО 61 для аппаратов воздушного охлаждения (АВО)

назад

Лопасти рабочего колеса АВО 61-К изготовлены из композиционных (на основе конструкционной стеклоткани и эпоксидных смол) материалов  методом контактного формования под давлением с последующим термоотверждением с безстыковой входной и выходной кромкой пера лопасти.

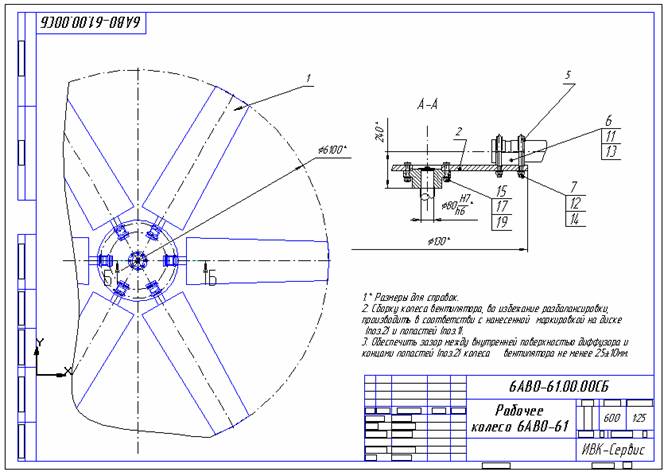

  6АВО 61

Рабочее колесо 6АВО 61-К

Назначение Вентиляторы аппаратов воздушного охлаждения АВГ, АВЗД и др.
Взамен

20PFT, 20PFS

Профиль лопасти ОВ-101
Диаметр рабочего колеса, мм 6100
Количество лопастей в раб. колесе, шт 6
Скорость вращения об./мин 190
Мощность эл.двигателя, кВт 75-100
Расход воздуха, тыс. м3/час 900
Давление, Па 150-200
Масса лопасти, кг 56
Масса рабочего колеса, кг 600

По требованию заказчика возможно изменение посадочных размеров ступицы, размеров рабочего колеса и другие изменения конструкции вентилятора. Лопасть комбинированная:  лонжерон и фланец  крепления  изготовлены  из конструкционной стали, перо лопасти - из стеклопластика  с  внутренним силовым набором.  Лопасти, работающие в эрозионных средах, по специальному заказу покрывается металлополимером  b=0,8 мм, твердостью НВ 155 (ГОСТ4670), на переднюю кромку лопасти наносится износостойкое полиуретановое покрытие.
