Рабочее колесо АВО 48 для аппаратов воздушного охлаждения (АВО)

назад

Лопасти рабочего колеса АВО 48 изготовлены из композиционных (на основе конструкционной стеклоткани и эпоксидных смол) материалов  методом контактного формования под давлением с последующим термоотверждением с безстыковой входной и выходной кромкой пера лопасти.

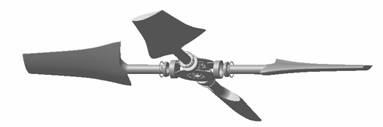

	4АВО 48-К	Рабочее колесо 4АВО 48-К	Лопасть АВО 48-К
Назначение	Вентиляторы аппаратов воздушного охлаждения АВГ, АВЗД и др.
Взамен	Т-16B
Диаметр рабочего колеса, мм	4870

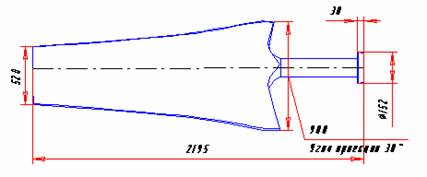

Количество лопастей в раб. колесе, шт	4	Лопасть АВО 48-К
Скорость вращения об./мин	215
Мощность эл. двигателя, кВт	37
Расход воздуха, тыс. м3/час	350
Давление, Па	240
Масса лопасти, кг	24

По требованию заказчика возможно изменение посадочных размеров ступицы, размеров рабочего колеса и другие изменения конструкции вентилятора. Лопасть комбинированная:  лонжерон и фланец  крепления  изготовлены  из конструкционной стали, перо лопасти - из стеклопластика  с  внутренним силовым набором.  Лопасти, работающие в эрозионных средах, по специальному заказу покрывается металлополимером  b=0,8 мм, твердостью НВ 155 (ГОСТ4670), на переднюю кромку лопасти наносится износостойкое полиуретановое покрытие.
