Рабочее колесо АВО 42 для аппаратов воздушного охлаждения (АВО)

назад

Лопасти рабочего колеса АВО 42 изготовлены из композиционных (на основе конструкционной стеклоткани и эпоксидных смол) материалов  методом контактного формования под давлением с последующим термоотверждением с безстыковой входной и выходной кромкой пера лопасти.

  4АВО 42

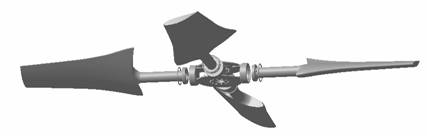

Рабочее колесо 4АВО 42-К

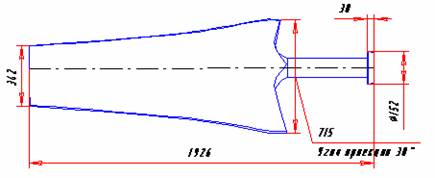

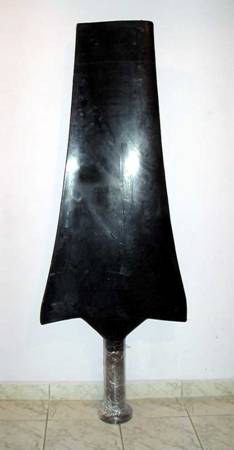

Лопасть АВО 42-К



Назначение Вентиляторы аппаратов воздушного охлаждения АВГ, АВЗД и др.
>Взамен

Т-14B

Диаметр рабочего колеса, мм 3960
Количество лопастей в раб. колесе, шт 4
Скорость вращения об./мин 290

Мощность эл.двигателя, кВт

37

Рабочее колесо 4АВО 42-К

Расход воздуха, тыс. м3/час

460

Давление, Па

180

Масса лопасти, кг

13

По требованию заказчика возможно изменение посадочных размеров ступицы, размеров рабочего колеса и другие изменения конструкции вентилятора. Лопасть комбинированная:  лонжерон и фланец  крепления  изготовлены  из конструкционной стали, перо лопасти - из стеклопластика  с  внутренним силовым набором.  Лопасти, работающие в эрозионных средах, по специальному заказу покрывается металлополимером  b=0,8 мм, твердостью НВ 155 (ГОСТ4670), на переднюю кромку лопасти наносится износостойкое полиуретановое покрытие.
