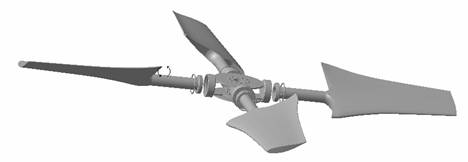

Рабочее колесо АВО 39 для аппаратов воздушного охлаждения (АВО)

назад

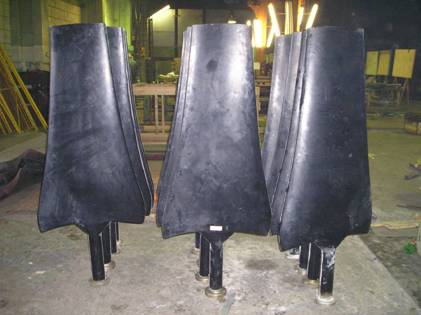

Лопасти рабочего колеса АВО 39 изготовлены из композиционных (на основе конструкционной стеклоткани и эпоксидных смол) материалов  методом контактного формования под давлением с последующим термоотверждением с безстыковой входной и выходной кромкой пера лопасти.

	4АВО 39-К
Назначение	Вентиляторы аппаратов воздушного охлаждения АВГ, АВЗД и др.	Рабочее колесо 4АВО 39-К
Взамен	Т-13B
Диаметр рабочего колеса, мм	3960
Количество лопастей в раб. колесе, шт	4
Скорость вращения об./мин	290
Мощность эл.двигателя, кВт	37
Расход воздуха, тыс. м3/час	460
Давление, Па	180
Масса лопасти, кг	13

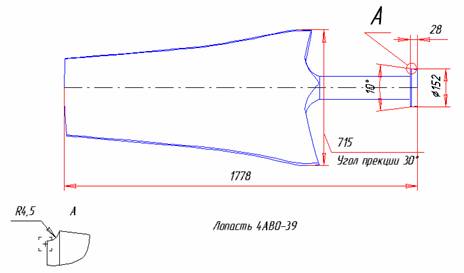

По требованию заказчика возможно изменение посадочных размеров ступицы, размеров рабочего колеса и другие изменения конструкции вентилятора. Лопасть комбинированная:  лонжерон и фланец  крепления  изготовлены  из конструкционной стали, перо лопасти - из стеклопластика  с  внутренним силовым набором.  Лопасти, работающие в эрозионных средах, по специальному заказу покрывается металлополимером  b=0,8 мм, твердостью НВ 155 (ГОСТ4670), на переднюю кромку лопасти наносится износостойкое полиуретановое покрытие.
