Рабочее колесо АВО 37 для аппаратов воздушного охлаждения (АВО)

назад

Лопасти рабочего колеса АВО 37 изготовлены из композиционных (на основе конструкционной стеклоткани и эпоксидных смол) материалов методом контактного формования под давлением с последующим термоотверждением с безстыковой входной и выходной кромкой пера лопасти.

Наименование параметров 4АВО 37-К
Назначение Вентиляторы аппаратов воздушного охлаждения АВГ, АВЗД и др.

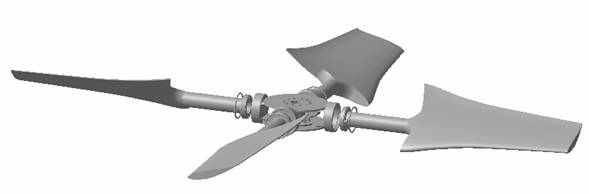

Рабочее колесо 4АВО 37-К

Взамен

Т-12B

Диаметр рабочего колеса, мм

3660

Количество лопастей в раб. колесе, шт

4

Лопасть 4АВО 37-К

Скорость вращения об./мин

290

Мощность эл.двигателя, кВт

22

Расход воздуха, тыс. м3/час

380

Давление P, Па

120

Масса лопасти, кг

12

    По требованию заказчика возможно изменение посадочных размеров ступицы, размеров рабочего колеса и другие изменения конструкции вентилятора. Лопасть комбинированная:  лонжерон и фланец  крепления  изготовлены  из конструкционной стали, перо лопасти - из стеклопластика  с  внутренним силовым набором.  Лопасти, работающие в эрозионных средах, по специальному заказу покрывается металлополимером  b=0,8 мм, твердостью НВ 155 (ГОСТ4670), на переднюю кромку лопасти наносится износостойкое полиуретановое покрытие.
