Рабочее колесо АВО 22-К для аппаратов воздушного охлаждения (АВО)

назад

Лопасти рабочего колеса 4АВО 22-К изготовлены из композиционных (на основе конструкционной стеклоткани и эпоксидных смол) материалов методом контактного формования под давлением с последующим термоотверждением с безстыковой входной и выходной кромкой пера лопасти.

Наименование параметров 4АВО 22-К

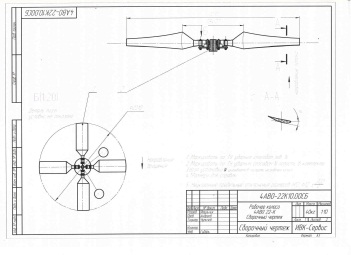

Колесо рабочее 4АВО 22-К
Рабочее колесо 4АВО 22-К


Назначение Вентиляторы аппаратов воздушного охлаждения АВГ, АВЗД и др.
Диаметр рабочего колеса, мм

2210
Количество лопастей в раб. колесе, шт 4
Скорость вращения об./мин 575
Мощность эл.двигателя, кВт 11
Расход воздуха, тыс. м3/сек 19,12-37,7
Давление P, Па 287-206
Масса лопасти, кг 4
Масса рабочего колеса, кг 41

  По требованию заказчика возможно изменение посадочных размеров ступицы, размеров рабочего колеса и другие изменения конструкции вентилятора. Лопасть комбинированная:  лонжерон и фланец  крепления  изготовлены  из конструкционной стали, перо лопасти - из стеклопластика  с  внутренним силовым набором.  Лопасти, работающие в эрозионных средах, по специальному заказу покрывается: 1) металлополимером  b=0,8 мм, твердостью НВ 155 (ГОСТ4670), 2) на переднюю кромку лопасти наносится износостойкое полиуретановое покрытие.
